TPS5450DDAR از خانواده رگولاتور سوئیچینگ میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
یک رگولاتور سوئیچینگ کاهنده (Buck) یکپارچه، قدرتمند و انعطافپذیر با قابلیت تحمل جریان خروجی بالا. این قطعه یک راهحل جامع و قابل اعتماد از TI برای تبدیل ولتاژهای DC متوسط به سطوح ولتاژ پایینتر با جریان خروجی قابل توجه ارائه میدهد. آی سی TPS5450DDAR یک کنترلر، سوئیچ قدرت و لوپ جبرانسازی را در یک پکیج HSOP-8 با قابلیت دفع حرارت عالی جمع کرده است.
🧩 مشخصات کلی:
نوع: رگولاتور سوئیچینگ کاهنده قابل تنظیم (Adjustable Buck Switching Regulator)
توپولوژی: باک (Buck) - یکپارچهسازی سوئیچ قدرت و کنترلر
ولتاژ خروجی: قابل تنظیم از 1.221V تا 31.32V (از طریق تقسیم مقاومتی خارجی)
جریان خروجی پیوسته: 5 A (در شرایط حرارتی مناسب)
ولتاژ ورودی: 5.5V تا 36V DC (محدوده وسیع و مناسب برای منابع صنعتی و خودرویی)

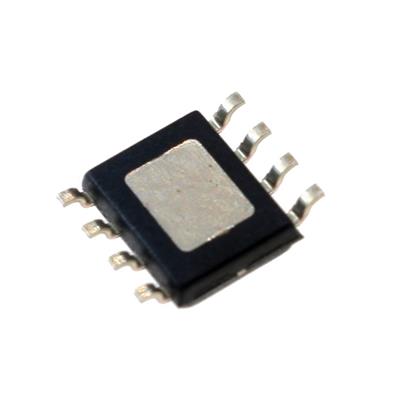

نوع بستهبندی: HSOP-8 (PowerPAD™) - پکیج SMD 8 پایه با پد حرارتی زیرین برای دفع گرمای عالی
برند/سازنده: Texas Instruments (TI)
⚙️ مشخصات فنی کلیدی:
محدوده ولتاژ ورودی: 5.5V تا 36V
محدوده ولتاژ خروجی: 1.221V تا 31.32V
جریان خروجی پیوسته: 5 A (حداکثر جریانی که میتواند در شرایط کاری پیوسته و با مدیریت حرارتی مناسب تأمین کند)
یکپارچهسازی: سوئیچ قدرت MOSFET با مقاومت روشنی (Rds_on) پایین داخلی است. نیاز به دیود شاتکی خارجی دارد (Freewheeling Diode).
حفاظتهای داخلی: محافظت در برابر اضافهجریان (Current Limit)، محافظت حرارتی (Thermal Shutdown) و محافظت در برابر ولتاژ ورودی پایین (UVLO).
محدوده دمای کاری: -40°C تا +125°C (محدوده وسیع صنعتی/خودرویی)
💡 کاربردهای اصلی:
منابع تغذیه صنعتی و کنترلکنندههای منطقی (PLC): تبدیل ولتاژهای 12V، 24V صنعتی به 3.3V، 5V یا 12V با جریان بالا برای پردازشگرها و درایورها.
سیستمهای خودرویی (Infotainment, ADAS): تبدیل ولتاژ باتری خودرو (حدود 12V) به ولتاژهای پایینتر برای پردازشگرها و سنسورها.
تجهیزات شبکه و مخابراتی: تأمین برق پایدار و پرتوان برای پردازندهها، ASICها و ماژولها از باس 12V یا 24V.
منابع تغذیه بردهای توسعه و سیستمهای تعبیهشده: هسته مرکزی یک منبع تغذیه باک قدرتمند و قابل تنظیم برای پروژههای مختلف.
درایور موتورهای DC یا LEDهای پرقدرت: به عنوان منبع ولتاژ کنترلشده برای بارهای توانبالا.
✅ مزایا:
خروجی 5 آمپر واقعی: یکی از قدرتمندترین رگولاتورهای باک یکپارچه در پکیجهای مشابه.
محدوده ورودی وسیع (5.5V-36V): تطبیقپذیری بالا با منابع مختلف از جمله منابع صنعتی نویزی.
پکیج HSOP-8 با PowerPAD: دفع حرارت عالی که امکان تحمل جریان 5A را در شرایط محیطی متنوع فراهم میکند.
حالت Eco-mode: کارایی عالی حتی در بارهای بسیار سبک که برای کاربردهای باتریمحور یا حالت استندبای حیاتی است.
مجموعه حفاظتهای کامل: باعث افزایش قابلیت اطمینان و مصونیت مدار در برابر خطا میشود.
🎯 جمعبندی:
آی سی رگولاتور سوئیچینگ TPS5450DDAR در پکیج HSOP-8 با PowerPAD، یک راهحل قدرتمند، انعطافپذیر و صنعتی برای طراحی منابع تغذیه باک با جریان خروجی تا 5 آمپر است. این قطعه تعادل بهینهای بین قدرت، قابلیت اطمینان و قابلیت طراحی ارائه میدهد. انتخاب آن برای کاربردهای صنعتی، خودرویی، شبکه و هر پروژهای که نیاز به منبع تغذیه باک پرتوان، با محدوده ورودی وسیع و قابلیت تنظیم دقیق دارد، یک انتخاب استاندارد، مبتنی بر اعتبار و کاملاً tested محسوب میشود. این آی سی سالهاست به عنوان یک قطعه کلاسیک و قابل اعتماد در صنعت شناخته میشود.
| Features | انتخاب ویژگی | |
|---|---|---|
| Output Current | 5 A | |
| Number of Output | 1 Output | |
| Function | Step-Down | |
| Output Voltage (Max) | 31.32 V | |
| Output Voltage (Min) | 1.221 V | |
| Input Voltage MIN | 5.5 V | |
| Input Voltage MAX | 36 V | |
| Topology | Buck | |
| Mounting Style | SMD/SMT | |
| Minimum Operating Temperature | -40 °C | |
| Maximum Operating Temperature | +125 °C | |
| Brand | Texas Instruments | |
| Package | HSOP-8 | |
| 727,000 ریال |
|
50 عدد |
| 723,000 ریال |
|
100 عدد |
| 720,000 ریال |
|
200 عدد |
| 716,000 ریال |
|
500 عدد |
| 712,000 ریال |
|
1,000 عدد |
| 698,000 ریال |
|
2,500 عدد |
