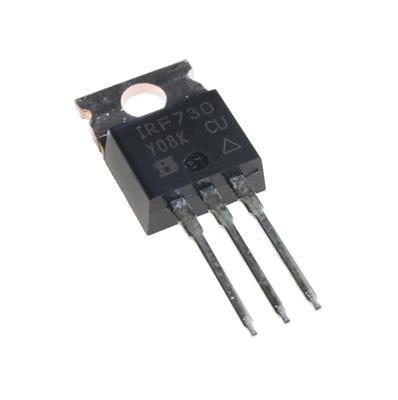

IRF730PBF

IRF730PBF

یک ترانزیستور قدرت MOSFET کانال N با ولتاژ کاری بالا و جریان قابل توجه است که توسط Vishay ساخته می‌شود. این قطعه در پکیج صنعتی پرکاربرد TO-220AB ارائه شده و در مقایسه با مدل‌های مشابه ولتاژ بالا (مثل IRF710)، بهبود قابل‌توجهی در مقاومت روشن و قابلیت جریانی ارائه می‌دهد.

🧩 مشخصات کلی:

• نوع: ترانزیستور قدرت MOSFET

• کانال: N-Channel

• ولتاژ درین-سورس (Vds): 400V

• جریان درین پیوسته (Id): 5.5A (در 25°C)

• مقاومت روشن (Rds(on)): 750mΩ

• نوع بسته‌بندی: TO-220AB (Through-Hole)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ درین-سورس (Vds): 400V

• جریان درین پیوسته (Id): 5.5A (در دمای کیس 25°C)

• مقاومت درین-سورس روشن (Rds(on)): 750mΩ

• توان قابل تحمل (Pd): 74W (با هیت‌سینک مناسب در 25°C)

💡 کاربردهای اصلی:

• منابع تغذیه سوئیچینگ (SMPS) با توپولوژی‌های فلای‌بک، فوروارد و نیم‌پل با توان خروجی متوسط (حدود 100 تا 250 وات).

• اینورترهای ولتاژ پایین/متوسط برای درایو موتورهای یونیورسال یا موتورهای القایی کوچک.

• سیستم‌های UPS (منبع تغذیه بی‌وقفه) با توان پایین تا متوسط.

• سوئیچینگ بارهای سلفی مانند رله‌ها، سلونوئیدها یا شیرهای برقی با ولتاژ کاری بالا.

• مدارهای جوشکاری نقطه‌ای (Spot Welding) با توان کنترل‌شده.

✅ مزایا:

• تعادل مناسب بین ولتاژ و جریان: ترکیب 400V و 5.5A آن را برای طیف وسیعی از کاربردهای صنعتی و سوئیچینگ توان مناسب می‌سازد.

• مقاومت روشن بهبودیافته (750mΩ): در مقایسه با نسل قدیمی‌تر (مانند IRF710 با 3.6Ω)، کاهش قابل‌توجهی در تلفات هدایت ایجاد می‌کند و راندمان را بالا می‌برد.

• پکیج TO-220AB: امکان مدیریت حرارتی مؤثر با اتصال به هیت‌سینک را فراهم می‌کند.

• بار گیت متوسط (~27nC): نیاز به درایور گیت اختصاصی ولی ساده دارد و امکان سوئیچینگ با سرعت مناسب را می‌دهد.

• دیود بدنۀ داخلی با بازیابی سریع: قابلیت کار با بارهای القایی را دارد.

• قابلیت اطمینان بالا و عرضه گسترده: به‌عنوان یک قطعه استاندارد صنعتی شناخته می‌شود.

🎯 جمع‌بندی:

IRF730PBF یک MOSFET قدرت کلاسیک و همه‌کاره با ولتاژ 400 ولت است که سال‌هاست به‌عنوان یک راه‌حل مطمئن و متعادل در صنعت مورد استفاده قرار گرفته است. این قطعه پل ارتباطی بین نسل قدیم (با مقاومت بالا) و نسل جدید (با مقاومت بسیار پایین) MOSFET‌های ولتاژ بالا است. نقطه قوت آن پشتیبانی از طیف گسترده‌ای از کاربردهای صنعتی با توان متوسط، همراه با سادگی درایو و قابلیت اطمینان ثابت‌شده است. برای طراحی‌های جدید، ارزیابی گزینه‌های مدرن‌تر با Rds(on) پایین‌تر برای بهینه‌سازی راندمان توصیه می‌شود، اما IRF730PBF همچنان برای تعمیرات، ارتقاء سیستم‌های موجود یا طراحی‌هایی که پایداری و در دسترس بودن اولویت دارد، انتخاب بسیار مناسبی است.
