SS8050

SS8050

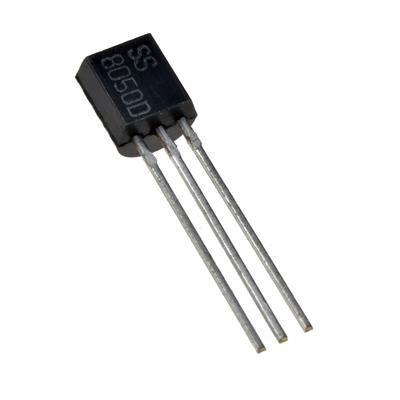

یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط Fairchild Semiconductor تولید شده است. این قطعه در پکیج استاندارد TO-92 ارائه می‌شود و یک ترانزیستور سوییچینگ/تقویت‌کننده با قابلیت جریان دهی بسیار بالا و اتلاف توان قابل توجه محسوب می‌شود. این ترانزیستور یکی از قدرتمندترین ترانزیستورها در رده پکیج TO-92 است.

🧩 مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT) سوییچینگ/تقویت‌کننده جریان بالا

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 25V

• جریان کلکتور پیوسته (Ic): 1.5A

• اتلاف توان (Pd): 1W (1000mW) (در دمای 25°C)

• فرکانس قطع (fT): 100MHz

• نوع بسته‌بندی: TO-92 (Through-Hole)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 25V

• حداکثر جریان کلکتور (Ic): 1.5A

• حداکثر توان قابل تحمل (Pd): 1W

• فرکانس قطع (fT): 100MHz

• دامنه دمای عملیاتی پیوند (Junction): -65°C تا +150°C

💡 کاربردهای اصلی:

• درایور سوییچینگ پرجریان: کنترل مستقیم موتورهای DC کوچک، رله‌های بزرگ، سولنوئیدها و رشته‌های LED پرقدرت (تا 1.5 آمپر).

• مراحل خروجی تقویت‌کننده‌های صوتی (Audio Amplifier) با توان خروجی قابل توجه.

• رگولاتورهای خطی و درایورهای ولتاژ با جریان خروجی بالا.

• سوییچینگ بارهای القایی در منابع تغذیه و مدارات کنترل.

• تقویت جریان در مدارات منطقی و رابط (Interface).

✅ مزایا:

• جریان کلکتور بسیار بالا (1.5A): از بالاترین مقادیر در بین ترانزیستورهای TO-92 متعارف، که کنترل مستقیم بارهای با جریان زیاد را ممکن می‌سازد.

• اتلاف توان عالی (1W): بالاترین رده در پکیج TO-92، که مدیریت حرارتی بارهای سنگین‌تر را نسبت به سایر ترانزیستورهای TO-92 آسان‌تر می‌کند (البته همچنان یک چالش است).

• پکیج کوچک TO-92: با وجود مشخصات قدرتمند، در اندازه‌ای فشرده و ارزان ارائه می‌شود.

• دامنه دمایی عملیاتی بسیار وسیع (-65°C تا +150°C): قابلیت اطمینان بالا در محیط‌های سخت.

• مکمل شناخته‌شده: همتای PNP آن SS8550 یک جفت مکمل پرتوان را تشکیل می‌دهد.

🎯 جمع‌بندی:
SS8050 یک ترانزیستور NPN فوق‌قدرتمند در پکیج کوچک TO-92 است که مرزهای فیزیکی این پکیج را تحت فشار قرار می‌دهد. این قطعه برای کاربردهایی طراحی شده است که به جریان بسیار بالا (تا 1.5A) در فضای بسیار محدود نیاز دارند. موفقیت در استفاده از آن کاملاً منوط به طراحی حرفه‌ای مدیریت حرارتی (هیت‌سینک و تهویه) و تأمین درایور بیس کافی است. اگر نیاز به کنترل بار پرجریان دارید و فضای کافی برای پکیج‌های بزرگ‌تر (مانند TO-220) ندارید، SS8050 یک راه‌حل قدرتمند اما چالش‌برانگیز است. این ترانزیستور و مکمل آن (SS8550) یک جفت محبوب در پروژه‌های عملی و صنعتی کم‌فضا محسوب می‌شوند.
