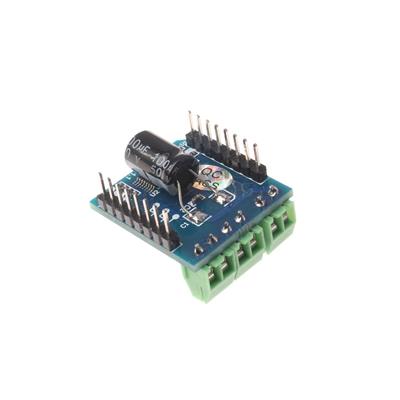

ماژول ProMake DC Motor Driver امکان درایو و کنترل دو موتور DC را با جریان ثابت 1.2 آمپر(جریان پیک 3.2 آمپر) را ارائه می کند. ماژول براساس قطعه TB6612FNG طراحی و ساخته شده است. این ماژول با توجه به بازه ولتاژی و جریانی اشاره شده، برای بسیاری از موتورهای DC مناسب می باشد و لذا در پروژه های رباتیک خودروئی و حرکتی راه کار بسیار مناسب می باشد. از آنجائیکه ماژول با استاندارد 16 پین ProMake طراحی شده است براحتی می توان با انواع کریر بردهای رزبری و آردوینو و ESP32 ساخت ProMake و ترکیب با سایر ماژولهای کاربردی و ارتباطی این مجموعه، پروژهای رباتیک هوشمند و جذاب را به‌سادگی انجام داد.
با توجه به اینکه برای کنترل دو موتور DC توسط قطعه TB6612FNG عملا نیاز به 7 پایه از کنترلر میزبان می باشد لذا برای مدیریت بهتر تعداد پایه های درگیر MCU، از یک قطعه I2C اکپسندر PCA9538 استفاده شده است که 5 پایه (AIN1,AIN2,BIN1,BIN2,STBY) با استفاده از پروتکل I2C با سرعت بالا مدیریت و به قطعه موتور درایور اعمال می شود. لذا برای کنترل در ماژول ProMake DC Motor Driver عملا نیاز به 2 پایه برای اعمال سیگنال PWM به موتور 1 و2 داریم و باقی سیگنالهای ورودی برای تنظیم جهت حرکت CW، CCW، ترمز کوتاه و توقف کامل توسط I2C اکسپندر مدیریت می شود. با این ترفند پایه های MCU میزبان برای سایر عملکردها هوشمند ربات آزاد می ماند.
دو خروجی موتور (A و B) که در کانکتورهای ترمینالی پیچی ارائه شده است، به طور جداگانه قابل کنترل هستند و سرعت هر موتور از طریق سیگنال ورودی PWM با فرکانس تا 100 کیلوهرتز کنترل می شود. روی ماژول امکان اختصاص ولتاژ تغذیه بین 3.3 و 5 ولت درنظر گرفته شده است که متناسب با سطح منطقی کنترلر میزبان تنظیم شود.
PROMAKE DC MOTOR DRIVER از خانواده برد IoT و لوازم جانبی آن می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
| Features | ||
|---|---|---|
| (Min) Operating Supply Voltage | 3.3 V | |
| (Max) Operating Supply Voltage | 5 V | |
| Interface Type | I2C | |
| Type | Module ProMake DC Motor Driver | |
| Brand | Easy IoT | |
| Package | Module | |
