مبدل DC به DC ایزوله 5 ولت به 5 ولت 1 وات

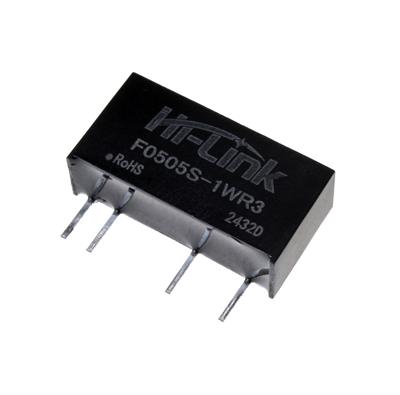

F0505S-1WR3 DC-DC CONVERTER MODULE

یک مبدل DC-DC ایزوله مینیاتوری و پرکاربرد با توان ۱ وات است که توسط شرکت MORNSUN تولید شده است. این ماژول قادر است ولتاژ ورودی ۵V DC را به یک خروجی ایزوله شده ۵V DC تبدیل کند.

🧩 مشخصات کلی:

• نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)

• تکنولوژی: سوئیچینگ (Switching Regulator)

• ورودی نامی: 5V DC

• خروجی نامی: 5V DC

• توان خروجی: 1W

• جریان خروجی: 200mA (ماکزیمم)

⚙️ مشخصات فنی کلیدی:

• محدوده ورودی: 4.5V تا 5.5V DC (محدوده استاندارد 5V)

• ولتاژ خروجی: 5V DC (±3%)

• جریان خروجی: 0mA تا 200mA

• راندمان: تا 80%

• ریپل و نویز: 50mVp-p (معمولاً)

• ایزولاسیون: 3000VDC (بین ورودی و خروجی)

• دمای کاری: -40°C تا +85°C

• پکیج: SIP (Single In-line Package)

🛡️ محافظت‌ها:

• اتصال کوتاه (Short Circuit Protection)

• اضافه بار (Overload Protection)

💡 کاربردهای اصلی:

• ایزوله کردن زمین (Ground Loop Isolation) در مدارهای دیجیتال و صنعتی

• تغذیه بخش‌های ایزوله شده در سیستم‌های میکروکنترلی و PLC

• ماژول‌های رابط (Interface Modules) مانند RS-485, CAN, USB

• تجهیزات اندازه‌گیری، سنسورها و ابزار دقیق (Instrumentation)

• کاربردهای پرتابل و مبتنی بر باتری که به ایزولاسیون نیاز دارند

• شکستن حلقه‌های زمین و حذف نویز در سیستم‌های با چندین منبع تغذیه

✅ مزایا:

• ابعاد بسیار کوچک و فشرده (مینیاتوری)

• ایزولاسیون بالا (3000VDC) برای ایمنی و حذف نویز

• قیمت بسیار مقرون به‌صرفه

• نصب آسان با پکیج SIP

• عملکرد پایدار در محدوده دمایی گسترده (-40°C تا +85°C)

• نیاز به کمترین قطعات جانبی (عملاً Plug-and-Play)

⚠️ محدودیت‌ها و ملاحظات:

• توان خروجی پایین (۱ وات) و جریان محدود (200mA)

• محدوده ورودی باریک (مطابق با استاندارد 5V)

• تحت بار ماکزیمم ممکن است گرمای کمی ایجاد کند.

• مانند تمام مبدل‌های سوئیچینگ، ممکن است نیاز به خازن‌های بای پس (Bypass Capacitors) در پایه‌های ورودی و خروجی برای پایداری بیشتر داشته باشد.

🎯 جمع‌بندی:
ماژول F0505S-1WR3 یکی از پراستفاده‌ترین و محبوب‌ترین مبدل‌های ایزوله کوچک در صنعت است. این ماژول راه‌حلی ساده، ارزان و قابل اطمینان برای ایجاد ایزولاسیون گالوانیک در مدارهای ۵ ولتی و حذف نویز ناشی از حلقه‌های زمین ارائه می‌دهد. اگر به یک ایزولاتور ساده و کوچک برای جدا کردن دو بخش از یک مدار ۵ ولتی از هم نیاز دارید، این ماژول یک انتخاب ایده‌آل و استاندارد است
