مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 500 میلی آمپر

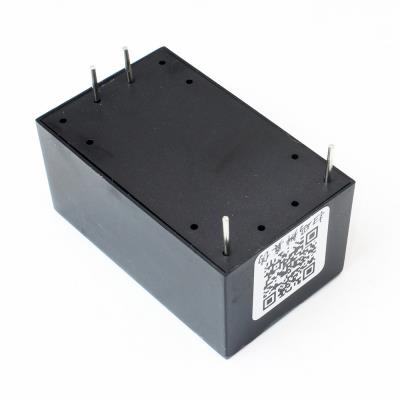

HLK-5M12
یک ماژول منبع تغذیه سوئیچینگ (AC-DC) ایزوله شده و فشرده است که توسط شرکت Hi-Link تولید شده است. این ماژول ولتاژ AC برق شهر (۸۵-۲۶۵V) را به ولتاژ DC ثابت ۱۲V تبدیل می‌کند و برای تغذیه مدارهای الکترونیکی در پروژه‌های صنعتی، IoT و embedded systems طراحی شده است.

🧩 مشخصات کلی:

• نوع: مبدل AC-DC ایزوله شده (سوئیچینگ)

• ولتاژ ورودی: ۸۵V تا ۲۶۵V AC (برق شهر)

• ولتاژ خروجی: ۱۲V DC (±۳٪ دقت)

• جریان خروجی: ۴۲۰mA (حداکثر)

• توان خروجی: ۵W (۱۲V × ۰.۴۲A)

• ایزولاسیون: ۴۰۰۰V AC (بین ورودی و خروجی)

• بازده: ~۸۰٪

• ابعاد: ۴۵mm × ۲۵mm × ۲۲mm

⚙️ مشخصات فنی کلیدی:

• ولتاژ ورودی (AC): ۸۵-۲۶۵V (فرکانس ۴۷-۶۳ هرتز)

• ولتاژ خروجی (DC): ۱۲V (±۳٪)

• جریان خروجی:

  • حداکثر: ۴۲۰mA

  • توصیه شده: ۳۵۰mA (برای عمر طولانی‌تر)

• ریپل و نویز: ≤۱۲۰mV (پیک تا پیک)

• دمای کاری: -۴۰°C تا +۸۵°C

• محافظت‌ها:

  • اتصال کوتاه (Short Circuit Protection)

  • اضافه بار (Overload Protection)

  • اضافه ولتاژ (Overvoltage Protection)

💡 کاربردهای اصلی:

• تغذیه ماژول‌های صنعتی: سنسورها، کنترلرها

• سیستم‌های IoT: ماژول‌های وای‌فای، دوربین‌های شبکه

• منابع تغذیه embedded: بردهای آردوینو، رزبری پای (با رگولاتور پایین‌آورنده)

• کنترل روشنایی: تغذیه LED Stripهای ۱۲V

• دستگاه‌های اندازه‌گیری: تجهیزات تست و آزمایش

✅ مزایا:

• ایزولاسیون بالا: ایمنی در برابر شوک الکتریکی

• طیف گسترده ورودی: کارکرد با برق ۱۱۰V و ۲۲۰V بدون تنظیمات

• ابعاد فشرده: نصب در فضاهای محدود

• نویز پایین: مناسب برای مدارهای حساس

• نصب آسان: تنها نیاز به اتصال ورودی AC و خروجی DC

• قیمت مقرون به صرفه: نسبت به توان و ایزولاسیون ارائه شده

⚠️ محدودیت‌ها:

• جریان خروجی محدود: حداکثر ۴۲۰mA (برای بارهای پرقدرت کافی نیست)

• عدم امکان تنظیم ولتاژ: خروجی ثابت ۱۲V

• گرمای قابل توجه: تحت بار کامل هیت‌سینک ممکن است نیاز داشته باشد

• حساس به نوسانات برق: نیاز به محافظت اضافی در برابر surge (مثلاً varistor)

🎯 جمع‌بندی:

ماژول HLK-5M12 یک منبع تغذیه ایزوله، امن و قابل اعتماد برای تبدیل برق متناوب (AC) به DC 12V برای بارهای با توان متوسط (تا 5W) است. این ماژول برای مهندسین و سازندگانی که نیاز به یک منبع تغذیه کوچک، ایزوله و با طیف ورودی گسترده دارند، ایده‌آل است. رعایت نکات ایمنی در نصب و استفاده از محافظ‌های اضافی (فیوز، varistor) برای اطمینان از طول عمر و عملکرد پایدار آن ضروری است.
