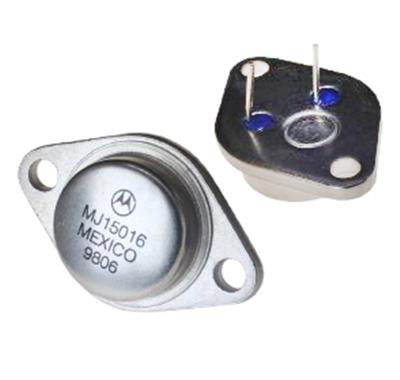

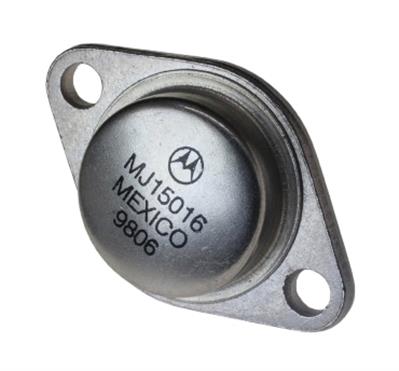

MJ15016

نام کارخانه‌ای:
MJ15016
پکیج:
TO-3
نوع قطعه:
کپی
بسته‌بندی:
Tray - 25 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات MJ15016

MJ15016 از خانواده ترانزیستور دو قطبی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Motorola
  • پکیج TO-3
  • اتلاف قدرت 180 وات
  • نوع نصب روی برد Through Hole
  • تعداد کانال 1 کانال
  • منفی یا مثبت PNP قطب
  • ولتاژ کلکتور-امیتر 120 ولت
  • جریان کلکتور 15 آمپر
  • فرکانس 2.2 مگا هرتز
  • حداقل دمای عملیاتی -65 درجه سانتیگراد
  • حداکثر دمای عملیاتی 200 درجه سانتیگراد

MJ15016
یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط Motorola تولید شده است. این قطعه در پکیج قدرتمند و فلزی TO-3 ارائه می‌شود و یک ترانزیستور قدرت خطی با قابلیت اطمینان بسیار بالا و تحمل دمای پیوند استثنایی است که برای کاربردهای نظامی، هوافضا و صنعتی سنگین طراحی شده است.

🧩 مشخصات کلی:

  • نوع: ترانزیستور قدرت دوقطبی (BJT) خطی/سوییچینگ با درجه اطمینان بالا

  • قطبیت: PNP

  • ولتاژ کلکتور-امیتر (Vceo): -120V

  • جریان کلکتور پیوسته (Ic): -15A

  • اتلاف توان (Pd): 180W (در دمای 25°C کیس)

  • فرکانس قطع (fT): 2.2MHz

  • نوع بسته‌بندی: TO-3 (پکیج فلزی سنگین، Through-Hole)

⚙️ مشخصات فنی کلیدی:

  • حداکثر ولتاژ کلکتور-امیتر (Vceo): -120V

  • حداکثر جریان کلکتور (Ic): -15A

  • حداکثر توان قابل تحمل (Pd): 180W

  • فرکانس قطع (fT): 2.2MHz

  • دامنه دمای عملیاتی پیوند (Junction): -65°C تا +200°C (محدوده دمایی بسیار گسترده و استثنایی)

💡 کاربردهای اصلی:

  • کاربردهای نظامی و هوافضایی (MIL-SPEC): سیستم‌های قدرت قابل اعتماد در شرایط محیطی بسیار سخت.

  • منابع تغذیه خطی تنظیم‌شده (Regulated Linear Power Supplies) صنعتی و آزمایشگاهی با جریان خروجی بالا.

  • تقویت‌کننده‌های صوتی (Audio Amplifiers) پرتوان با قابلیت اطمینان فوق‌العاده.

  • کنترل‌کننده‌های موتور و درایورهای صنعتی سنگین.

  • سیستم‌های UPS (منبع تغذیه بدون وقفه) حیاتی.

  • هر کاربرد دیگری که نیاز به عملکرد پایدار در دمای شدید و شرایط سخت داشته باشد.

✅ مزایا:

  • دامنه دمایی عملیاتی استثنایی (-65°C تا +200°C): این مشخصه، کلید اصلی تمایز MJ15016 است و آن را برای کاربردهای با درجه اطمینان بسیار بالا (High-Reliability) مناسب می‌سازد.

  • پکیج فلزی TO-3: انتقال حرارت عالی برای مدیریت توان 180 واتی.

  • قابلیت اطمینان و طول عمر بالا: مطابق با استانداردهای سخت‌گیرانه Motorola برای قطعات صنعتی/نظامی.

  • جریان کلکتور بالا (15A): قابلیت کنترل بارهای سنگین.

  • ولتاژ کاری مناسب (120V): برای بسیاری از کاربردهای صنعتی و صوتی پرتوان کافی است.

🎯 جمع‌بندی:
MJ15016 یک ترانزیستور قدرت PNP صنعتی/نظامی با قابلیت اطمینان فوق‌العاده و تحمل دمای گسترده است. این قطعه نه تنها برای توان و جریان بالا، بلکه برای عملکرد پایدار در سخت‌ترین شرایط محیطی طراحی و ساخته شده است. اگر به یک ترانزیستور PNP برای طراحی‌های حیاتی، نظامی، هوافضا یا صنعتی پیشرفته نیاز دارید که دوام و پایداری در دمای شدید اولویت اصلی است، MJ15016 یک انتخاب درجه یک و بی‌همتا محسوب می‌شود. استفاده از آن مستلزم طراحی حرفه‌ای، منابع درایور قدرتمند و سرمایه‌گذاری مناسب است. این ترانزیستور نماینده‌ای از نسل طلایی قطعات Motorola با کیفیت و قابلیت اطمینان افسانه‌ای است.



Features انتخاب ویژگی
Number of Channels 1 Channel ≤ = ≥
Polarity PNP Type
Collector Emitter Voltage (VCEO) 120 V ≤ = ≥
DC Collector Current 15 A ≤ = ≥
Gain Bandwidth Product (fT) 2.2 MHz ≤ = ≥
Power Dissipation 180 W ≤ = ≥
Mounting Style Through Hole
Minimum Operating Temperature -65 °C ≤ = ≥
Maximum Operating Temperature 200 °C ≤ = ≥
Brand Motorola
Package TO-3



نظرات
ارسال نظر جدید
موجود در انبار
94
693,000 ریال
