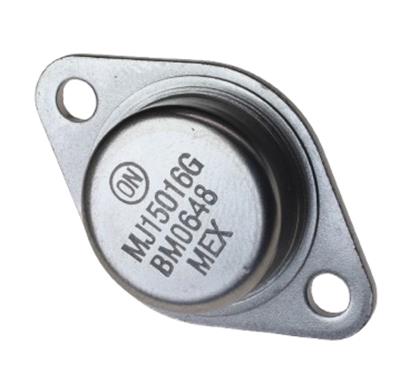

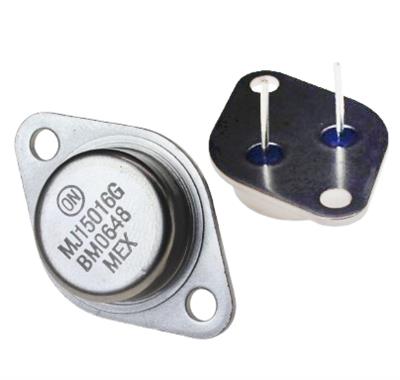

یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط ON Semiconductor تولید می‌شود. این قطعه در پکیج فلزی قدرتمند TO-3 ارائه می‌گردد و به‌عنوان یکی از ترانزیستورهای توان بالای صنعتی (Power Transistor) شناخته می‌شود. مشخصات اصلی آن توان اتلافی بسیار بالا، جریان کلکتور عظیم و قابلیت اطمینان در شرایط سخت است.

🧩 مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: PNP

• ولتاژ کلکتور-امیتر (Vceo): -120V

• جریان کلکتور پیوسته (Ic): -15A

• اتلاف توان (Pd): 180W

• نوع بسته‌بندی: TO-3 (Through-Hole، پکیج فلزی سنگین برای نصب روی هیت‌سینگ حجیم)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): -120V

• حداکثر جریان کلکتور (Ic): -15A

• حداکثر توان قابل تحمل (Pd): 180W

• فرکانس قطع (fT): 18MHz

• دامنه دمای عملیاتی پیوند: -65°C تا +150°C

💡 کاربردهای اصلی:

• مرحله خروجی نهایی (Final Output Stage) در تقویت‌کننده‌های صوتی (آمپلی‌فایر) بسیار پرقدرت (High-Power Audio Amplifiers) کلاس AB.

• منابع تغذیه خطی و سوییچینگ صنعتی با جریان خروجی بسیار بالا.

• کنترل‌کننده‌های موتور (Motor Controllers) و درایورهای صنعتی برای موتورهای DC بزرگ.

• رگولاتورهای ولتاژ و جریان در سیستم‌های آزمایشگاهی و صنعتی.

• اینورترهای توان بالا (High-Power Inverters).

• جفت مکمل (Complementary Pair): دارای جفت مکمل MJ15015G (NPN) برای طراحی مدارهای پوش-پول متقارن با توان خروجی چندصد واتی.

✅ مزایا:

• توان و جریان خروجی بسیار بالا (180W, 15A): قادر به کنترل مستقیم بارهای سنگین صنعتی و صوتی است.

• پکیج مستحکم TO-3: طراحی شده برای انتقال حرارت عالی و تحمل شرایط مکانیکی سخت. اتصال مستقیم بدنه فلزی به هیت‌سینگ بزرگ.

• قابلیت اطمینان بالا و طول عمر طولانی: برای کاربردهای حرفه‌ای و صنعتی طراحی و تست شده است.

• فرکانس قطع مناسب (18MHz): برای کاربردهای صوتی Hi-Fi و کنترل موتور با پهنای باند کافی، بسیار خوب است.

• جفت مکمل قدرتمند: امکان طراحی آمپلی‌فایرهای صوتی کاملاً متقارن و با اعوجاج بسیار کم را فراهم می‌کند.

🎯 جمع‌بندی:
MJ15016G یک ترانزیستور توانی سنگین‌وزن صنعتی از نوع PNP است که برای کاربردهایی که نیاز به توان، جریان و قابلیت اطمینان بسیار بالا دارند طراحی شده است. این قطعه به‌هیچ‌وجه برای پروژه‌های معمولی یا مبتدی مناسب نیست و استفاده از آن نیازمند دانش عمیق در طراحی منابع تغذیه، تقویت‌کننده‌های توان و به‌ویژه مدیریت حرارتی پیشرفته می‌باشد. کاربرد اصلی آن در آمپلی‌فایرهای صوتی حرفه‌ای، درایورهای صنعتی و سیستم‌های کنترل قدرت است. موفقیت در استفاده از MJ15016G مستلزم طراحی یک سیستم خنک‌کننده حجیم، مدار درایور قوی و مکانیزم‌های حفاظتی دقیق است.
