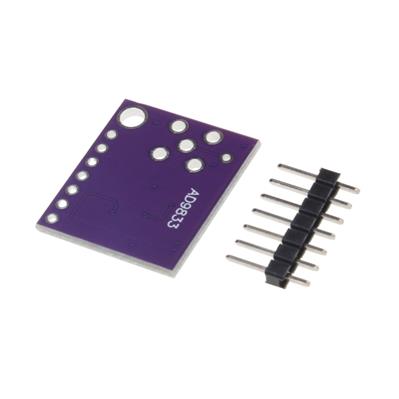

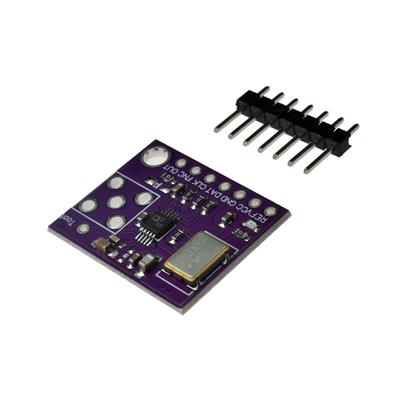

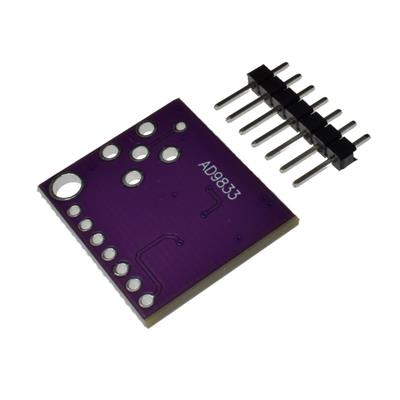

چیپ کاربردی AD9833 یک سینتیسایزر دیجیتال مستقیم یا DDS میباشد که همانطور از اسم آن مشخص است یک سیگنال ژنراتور دیجیتالی قابل برنامهریزی میباشد. این آیسی توسط یک باس 3 سیمه سریال یا SPI قابلیت اتصال به میکروکنترلر را دارا میباشد. این چیپ قابلیت تولید شکل موجهای سینوسی، مربعی و مثلثی را دارا میباشد. برای ایجاد شکل موج سینوسی از الگوی ذخیره شده در یک ROM داخلی با رزولوشن 10 بیت استفاده میکند که مقادیر متناظر توسط یک ADC داخلی به صورت آنالوگ در خروجی ظاهر میشود، برای ایجاد یک تناوب سینوسی از 4096 نقطه-سمپل استفاده میشود، بنابراین در فرکانسهای پایین دارای THD بسیار مناسب میباشد و با افزایش فرکانس شکل موج خروجی ، THD افت میکند. ماکزیمم فرکانس کاری این سینتسایزر حدود 25 مگاهرتز است و طبق قضیه نایکوئیست ماکزیمم فرکانس خروجی قابل قبول حدود 12 مگاهرتز خواهد بود. این چیپ دارای 4 رجیستر برای ذخیره فاز و فرکانس میباشد. دو رجیستر برای ذخیره دو فرکانس متفاوت و دو رجیستر برای ذخیره دو فاز متفاوت. شما میتوانید در هر لحظه یکی از این رجیسترها را برای تولید سیگنال خروجی مد نظر خود انتخاب کنید. بدین صورت و با سوئیچ کردن بین مقادیر متفاوت فرکانس، میتوانید مدلاسیون FSK را پیادهسازی کنید و یا با سوئیچ بین مقادیر متفاوت رجیسترهای فاز، مدلاسیون PSK را پیاده سازی کنید.
