ماژول تغذیه برد بورد

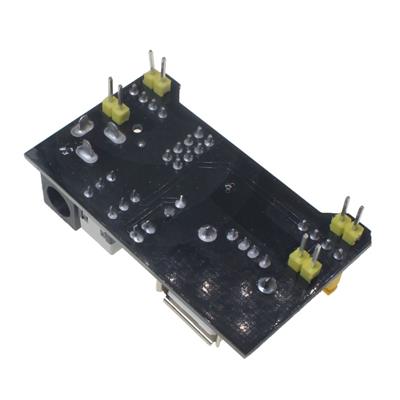

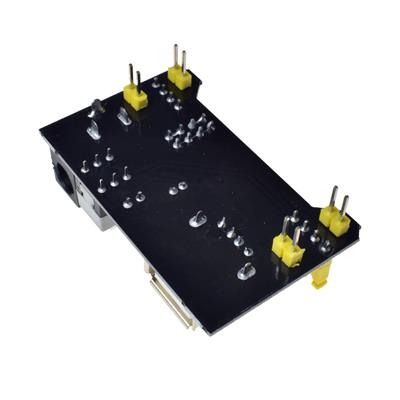

BREADBOARD POWER SUPPLY MODULE یک ماژول تغذیه مخصوص برد برد (برد بورد) است که برای تأمین ولتاژ پایدار و قابل تنظیم در پروژه‌های الکترونیکی استفاده می‌شود. این ماژول معمولاً مستقیماً روی برد برد نصب شده و ورودی را به ولتاژهای رایج (3.3V و 5V) تبدیل می‌کند.

🧩 مشخصات کلی:

• نوع: مبدل DC-DC (کاهنده - Buck Converter)

• ولتاژ ورودی: 6V تا 12V DC ( typically از آداپتور یا باتری)

• ولتاژ خروجی: 3.3V و 5V (ثابت یا قابل تنظیم بسته به مدل)

• جریان خروجی: تا 1A (مجموع هر دو خروجی)

• اتصال: نصب مستقیم روی برد برد (سایز استاندارد)

⚙️ مشخصات فنی کلیدی:

• تراشه تنظیم کننده:

  • AMS1117 (برای خروجی 3.3V/5V ثابت)

  • LM2596 (برای مدل‌های قابل تنظیم)

• پین‌های ورودی:

  • VIN (+/-): تغذیه ورودی

• پین‌های خروجی:

  • 5V: خروجی 5V ثابت

  • 3.3V: خروجی 3.3V ثابت

  • GND: زمین

• شاخص‌های LED:

  • چراغ نشانگر روشنایی و خروجی‌ها

💡 کاربردهای اصلی:

• تغذیه پروژه‌های مبتدی: Arduino, ESP8266, سنسورها

• آزمایشگاه الکترونیک: تأمین برق پایدار برای تست مدارات

• پروژه‌های آموزشی: دانش‌آموزان و دانشجویان

• پروتوتایپ سریع: نمونه‌سازی بدون نگرانی از تغذیه

✅ مزایا:

• نصب بسیار آسان روی برد برد

• قیمت بسیار پایین (معمولاً زیر ۳ دلار)

• خروجی پایدار و نویز کم

• حفاظت در برابر اتصال کوتاه و اضافه بار (در برخی مدل‌ها)

⚠️ محدودیت‌ها:

• جریان خروجی محدود ( معمولاً تا 1A)

• راندمان متوسط (~70-80%)

• عدم ایزولاسیون بین ورودی و خروجی

🔧 نحوه استفاده:

1. اتصال ورودی:

   • منبع تغذیه 6-12V به پین‌های VIN+ و VIN- متصل شود.

2. نصب روی برد برد:

   • پین‌های ماژول را در سوراخ‌های برد برد قرار دهید.

3. استفاده از خروجی:

   • از ردیف‌های 5V و 3.3V برای تغذیه قطعات استفاده کنید.

⚡ نکات مهم:

1. پلاریته:

   • به پلاریته ورودی توجه کنید (اشتباه ممکن است به ماژول آسیب بزند).

2. جریان کشی:

   • مجموع جریان خروجی‌ها از 1A تجاوز نکند.

3. خنک‌کاری:

   • در جریان‌های بالا، ماژول ممکن است گرم شود.

🔍 مدل‌های مشابه:

• ماژول تغذیه با USB: ورودی USB و خروجی 5V/3.3V

• ماژول تغذیه قابل تنظیم: خروجی variable با پتانسیومتر

• ماژول تغذیه دوگانه: خروجی مثبت و منفی برای آپ-آمپ‌ها

🎯 جمع‌بندی:

ماژول BREADBOARD POWER SUPPLY برای پروژه‌های آزمایشگاهی و آموزشی گزینه‌ای ایده‌آل است. این ماژول especially برای مبتدیان که نیاز به منبع تغذیه پایدار دارند مناسب است
