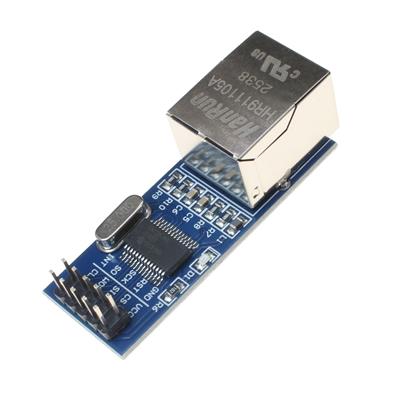

ماژول اترنت ENC28J60

نام کارخانه‌ای:

ETHERNET MODULE

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:

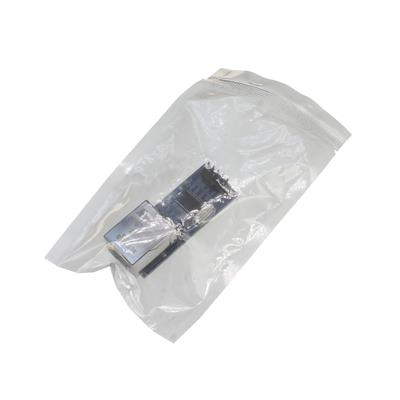

Bag - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


آی‎سیENC28J60 یک کنترل‎کننده مستقل اترنت با رابط استاندارد سریال صنعتیSPI است. این آی‎سی به عنوان رابط شبکه اترنت برای هر کنترل کننده مجهز به رابط SPI طراحی شده است. نکته قابل توجه در این چیپست آن است که فقط دو لایه اول از 7 لایه مدل ISO را پیاده سازی می‎کند. بنابراین می‎بایست لایه‏های فوقانی را به صورت نرم افزاری در میکروکنترلر پیاده‎سازی کرد. پیاده‌سازی این لایه‎ها، نیاز به آشنایی کامل با پرتکل‎های شبکه دارد. گرچه پیاده‎سازی الگوریتم‌های فوق در میکروکنترلر کار مشکلی است اما با دسترسی به بسته‌های اطلاعاتی در لایه دو می‌توان تمامی پروتکل‌های ارتباطی را پیاده‌سازی نمود.
آی‎سیENC28J60 دارای ثبات‎های کنترلی هستند که از آنها برای کنترل و نظارت بر عملکرد داخلی آی‎سی استفاده می‎شود. برای خواندن و نوشتن در این ثبات‌ها می‌توان مستقیماً از رابط SPI استفاده کرد. بخشی از فضای حافظه‎ای داخلی ENC28J60 مربوط به بافر اترنت شامل بافر ارسال و دریافت است. اندازه این بافر اترنت قابل برنامه‎ریزی است و میزبان می‎تواند از طریق واسط SPI اندازه بافر ارسال و دریافت را پیکر‎بندی کند.
ثبات‎های PHY برای پیکربندی، کنترل و بازیابی ماژل استفاده می‎گردد. این ثبات‎ها مستقیماً از طریق واسط SPI در دسترس نیستند. بنابراین فقط می‎توانند از طریق واسط‎های خاص که در لایه MAC قرار دارند، کنترل شوند. حافظه ثبات‏های کنترلی به چهار بانک داخلی تقسیم می‎شوند. این بانک‎ها توسط دو بیت کنترلی که در ثبات ECOM وجود دارد قابل کنترل هستند.


مشخصات ماژول اترنت ENC28J60

ماژول اترنت ENC28J60 از خانواده ماژول اترنت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +85 درجه سانتیگراد
  • انواع رابطها SPI
  • نوع Ethernet Modules
  • حداقل ولتاژ کاری 3.1 ولت


Features انتخاب ویژگی
(Min) Operating Supply Voltage 3.1 V =
Interface Type SPI
Type Ethernet Modules
Minimum Operating Temperature -40 °C =
Maximum Operating Temperature +85 °C =
Brand Non-Brand
Package Module
