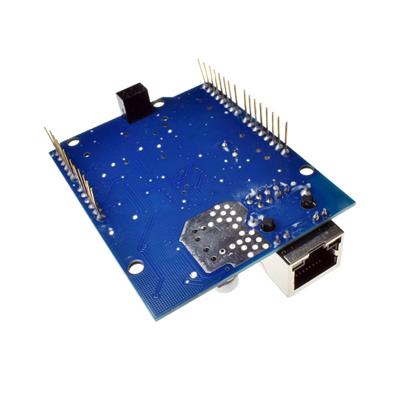

شیلد اترنت آردوینو W5100

ETHERNET SHIELD W5100 یک برد(Shield) برای افزودن قابلیت اتصال به شبکه Ethernet به بردهای Arduino (مانند Uno, Mega) است. این شیلد مبتنی بر تراشه W5100 ساخته شده و امکان اتصال به اینترنت را فراهم می‌کند.

🧩 مشخصات کلی:

• تراشه اصلی: W5100 (کنترلر Ethernet)

• پورت شبکه: RJ45 (با ترانسفورماتور داخلی)

• ولتاژ کاری: 5V (از طریق Arduino)

• پروتکل‌ها: TCP, UDP, IPv4, ARP, ICMP

⚙️ مشخصات فنی کلیدی:

• رابط ارتباطی: SPI (با Arduino)

• پین‌های مصرفی Arduino:

  • پین‌های دیجیتال: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)

  • پین آنالوگ: 4 ( optional برای SD)

• ولتاژ منطقی: 5V (سازگار با Arduino)

• جریان مصرف: ~180mA

💡 کاربردهای اصلی:

• دستگاه‌های IoT: اتصال Arduino به اینترنت

• وب سرور کوچک: میزبانی صفحات وب ساده

• دیتالاگر شبکه: ارسال داده به سرور

✅ مزایا:

• نصب آسان (به صورت شیلد روی Arduino سوار می‌شود)

• پشتیبانی از کتابخانه‌های استاندارد (Ethernet.h)

• پایداری بالا در ارتباطات شبکه

• قیمت مناسب

⚠️ محدودیت‌ها:

• مصرف پین‌های زیاد از Arduino

• سرعت محدود (10/100Mbps)

• عدم پشتیبانی از IPv6

🔍 مدل‌های مشابه:

• W5500 Ethernet Shield: نسخه پیشرفته‌تر با عملکرد بهتر

• ENC28J60 Module: ماژول ارزان‌تر اما با پیکربندی پیچیده‌تر

• WiFi Shields: اتصال بی‌سیم به جای Ethernet

🎯 جمع‌بندی:

شیلد Ethernet W5100 برای پروژه‌های مبتنی بر شبکه با اتصال پایدار بهترین انتخاب است. این شیلد به خصوص برای کاربردهای صنعتی و سیستم‌های ثابت مناسب است.
