MJ15025

MJ15025

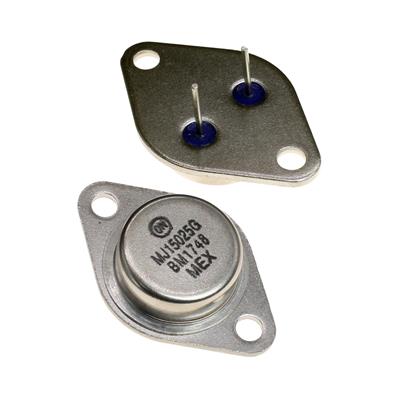

یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط Motorola (اکنون بخشی از ON Semiconductor) تولید شده است. این قطعه در پکیج قدرتمند و فلزی TO-3 ارائه می‌شود و یک غول واقعی در دنیای ترانزیستورهای قدرت محسوب می‌شود. این ترانزیستور به‌طور خاص برای کاربردهای تقویت خطی (آودیو) و سوییچینگ توان بسیار بالا با قابلیت اطمینان استثنایی طراحی شده است.

🧩 مشخصات کلی:

• نوع: ترانزیستور قدرت دوقطبی (BJT) خطی/سوییچینگ پرتوان

• قطبیت: PNP

• ولتاژ کلکتور-امیتر (Vceo): -250V

• جریان کلکتور پیوسته (Ic): -16A

• اتلاف توان (Pd): 250W

• فرکانس قطع (fT): 4MHz

• نوع بسته‌بندی: TO-3 (پکیج فلزی سنگین، Through-Hole)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): -250V

• حداکثر جریان کلکتور (Ic): -16A

• حداکثر توان قابل تحمل (Pd): 250W

• فرکانس قطع (fT): 4MHz

• دامنه دمای عملیاتی پیوند (Junction): -55°C تا +150°C

💡 کاربردهای اصلی:

• مراحل خروجی تقویت‌کننده‌های صوتی (Audio Amplifier) کلاس AB با توان بسیار بالا (Hi-Fi و Professional) - به عنوان نیمه منفی جفت مکمل افسانه‌ای همراه با MJ15024 (NPN).

• رگولاتورهای ولتاژ خطی سری (Series Pass Regulators) با جریان خروجی بسیار بالا.

• کنترل‌کننده‌های موتور و درایورهای صنعتی سنگین.

• منابع تغذیه خطی (Linear Power Supplies) با توان خروجی چند صد واتی.

• سیستم‌های UPS (منبع تغذیه بدون وقفه) صنعتی.

✅ مزایا:

• قدرت خالص و توان حرارتی فوق‌العاده (250W): یکی از قدرتمندترین ترانزیستورهای BJT موجود در پکیج TO-3.

• پکیج فلزی TO-3: بهترین انتقال حرارت ممکن را فراهم می‌کند و برای اتلاف این توان بالا ضروری است.

• قابلیت اطمینان و دوام افسانه‌ای: مشهور به تحمل بارهای سنگین، اضافه‌بارهای لحظه‌ای و شرایط کاری سخت در طولانی‌مدت.

• پایداری حرارتی بالا: طراحی شده برای عملکرد ایمن در ناحیه فعال (تقویت خطی) بدون مشکل از بین رفتن حرارتی (Thermal Runaway).

• جریان کلکتور بسیار بالا (16A): قابلیت کنترل مستقیم بارهای سنگین صنعتی.

• مکمل ایده‌آل: همراه با MJ15024، شناخته‌شده‌ترین و معتبرترین جفت مکمل BJT برای تقویت‌کننده‌های صوتی پرتوان در جهان.

🎯 جمع‌بندی:
MJ15025 یک اسطوره در میان ترانزیستورهای قدرت PNP پرتوان است. این قطعه نماد قدرت، پایداری حرارتی و قابلیت اطمینان در کاربردهای خطی و سوییچینگ سنگین است. همراه با مکمل NPN خود (MJ15024)، یک جفت بی‌همتا برای طراحی تقویت‌کننده‌های صوتی Hi-End، منابع تغذیه خطی تنظیم‌شده و سیستم‌های کنترل صنعتی تشکیل می‌دهد. استفاده از آن مستلزم دانش عمیق در مهندسی حرارتی و طراحی مدارات درایور قدرتمند است. MJ15025 انتخابی حرفه‌ای و نخبه‌پسند برای مواقعی است که توان خالص، پایداری حرارتی و دوام در اولویت اصلی قرار دارند.
