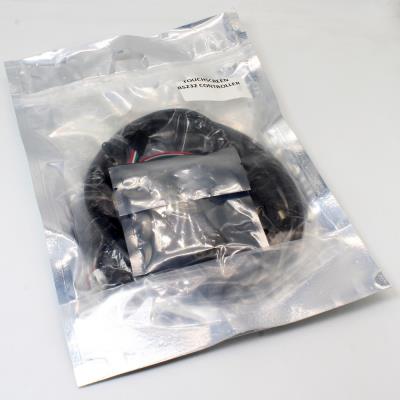

TOUCHSCREEN RS232 CONTROLLER

صفحات لمسی مقاومتی فناوری ای است که در آن صفحه لمسی از چند لایه تشکیل شده‌است که مهم‌ترین‌شان، دو لایه فلزی‌است. لایه‌های مقاومتی (حساس به فشار) با فاصله کمی از هم جدا شده‌اند. وقتی این صفحه در نقطه خاصی توسط شیئ، لمس شود، صفحات مقاومتی در آن نقطه به یکدیگر متصل می‌گردند. در این حالت صفحه به صورت مقاومت عمل کرده و جریان الکتریکی صفحه تغییر می‌کند که توسط یک کنترلر، پردازش می‌شود. تغییر جریان به این نحو است که برحسب تعداد سیم‌های استفاده شده و مکان اتصال، مقاومت بین صفحات متفاوت خواهد بود. خروجی تخته لمسی معمولاً چهار، پنج و هشت‌ سیمه ‌است و مکان لایه‌های مقاومتی برحسب تعداد خروجی مورد استفاده متفاوت خواهد بود. در حالت چهارسیمه، شیء می‌تواند در چپ، راست، بالا و پایین قرار گیرد. در حالت پنج سیمه، نقطه‌های قابل تشخیص شامل پنج گوشه و نقطه وسط خواهد بود. صفحات لمسی مقاومتی معمولاً قیمت مناسبی دارند؛ ولی دارای قدرت تفکیک ٪۷۵هستند (که با اضافه کردن فیلم‌های پلاستیکی و شیشه‌ای تا ٪۸۵ قابل افزایش است) . در مقابل این‌گونه صفحات از عوامل بیرونی مانند، آب و گرد و خاک تأثیر نمی‌پذیرند و امروزه بیشترین استفاده را دارند. ماژولهای TP-05 شامل کنترلر های لمسی آنالوگ مقاومتی می باشد که عملکرد بسیار خوبی را برای پنل های لمسی فراهم می کند که این سری شامل 4 نوع محصول : SLT-TP05-USB , SLT-TP05-RS232 , TP05-5W-USB , TP-05W-RS232 می باشد . این محصول به صورت مستقیم از طریق پورت USB با کامپیوتر ارتباط برقرار می کند یا از طریق RS232 .این ماژول ازدست خط نیز پشتیبانی میکند و میتوان از تاچ مقاومتی به عنوان ماوس در کامپیوتر استفاده کنید .این ماژول از سیستم عامل ها رایج از جمله :Windows 95 / 98 / ME / NT4 / 2000 / XP / XP Tablet PC Edition / Vista / 7 / 8 / 8.1, Windows CE2.12 / 3.0 / 4.0 / 5.0 / 6.0 / 7.0 / 2013 / .NET, DOS, Linux and iMac

ویژگی های این ماژول :

• الزامات قدرت : 5 ولت DC ( حداکثر 100 میلی آمپر ، معمول 70 میلی آمپر ، اوج و حداکثر موج دار شدن 50 میلی ولت )
• پروتکل : سریال RS232
• گزارش سرعت : حداکثر 160 point/sec
• زمان پاسخ حداکثر 35 متر بر ثانیه
• مقاومت پنل : 200 تا 900 اهم
