مشخصات ماژول مبدل USB به RS485
ماژول مبدل USB به RS485 از خانواده ماژول رابط میباشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Non-Brand
- پکیج Module
- نوع USB to RS485

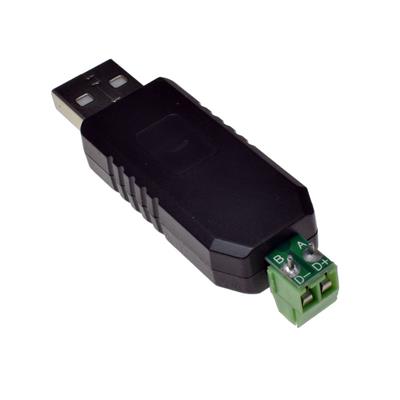

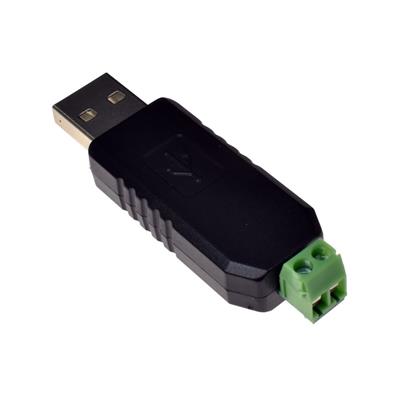

ماژول مبدل USB به RS485
CH340نام کارخانه‌ای
USB TO RS485
برند
کشور سازنده
چین
پکیج
Module
بسته‌بندی
Bulk
-
1 عدد
عنوان گروه
دیتاشیت
مبدل USB to RS485 یک مبدل جهت تبدیل سیگنال پروتکل USB به سیگنال پروتکل RS485 میباشد (و بلعکس) . جهت انتقال دیتادر مواردی همچون محیط های نویز دار , فواصل طولانی و سرعت های بالا استفاده از پروتکل RS485 بهترین پیشنهاد می باشد مبدل یک روش ساده و آسان برای استفاده از پروتکل RS485 بر روی پورت USB را فراهم کرده تا حداکثر 32 دستگاه برای فواصل طولانی و با اثر نویزپذیری پایین شبکه بندی شوند . مبدل دارای دو نوع کانکتور USB , Aو B و دو نوع کانکتور RS485 , phoenix وRJ45 می باشد . تراشه استفاده شده از خانواده FTDI و اورجینال می باشد.
دو عدد LED برروی برد انتقال سیگنالهای RX و TX را نمایش میدهند . 3 عدد چمپر بر روی برد اتصال مقاومت های خطوط را مهیا می سازد . مبدل USB to RS485 برای ارتباط با پورت USB سیستم نیاز به درایور USB دارد تا در سیستم به عنوان یک پورت مجازی COM شناسایی شود . سپس کاربر میتواند از طریق این رابط USB با استاندارد 485 ارتباط برقرار نماید .
از ویژگی های دیگر :
- مهیا سازی یک رابط USB به سریال RS485
- استفاده از کانکتورPhoenix و کانکتور RJ45 برای RS485
- استفاده از کانکتور USB-A و کانکتور USB-B برای پورت USB
- مهیاسازی ولتاژ 5V با حداکثر جریان 350mA در خروجی RS485 جهت استفاده دستگاه ها یا مدارات دیگر
- استفاده از تغذیه پورت USB و بدون نیاز به تغذیه خارجی
- حداکثر نرخ انتقال دیتا 3Mbps
- مهیا سازی 4 خروجی +5V , -D, +D, GND
- توان مصرفی پایین از پورت USB
- دارای LED TX جهت نمایش ارسال دیتا و LED RX جهت نمایش دریافت دیتا
- دارای یک عدد مقاومت 120 اهم بین خطوط و جمپر SMD اتصال 120R
- دارای دو عدد مقاومت 750 اهم PullUp و PullDown خطوط و جمپر های SMD اتصال +R و –R
- همسازگاری با USB 2.0 Full Speed
- دارای محدوده دمایی -40 تا +85 درجه سانتیگراد
- دارای خازن و قطعات نویزگیر بر روی سیگنال USB و تغذیه
- دارای طراحی مهندسی PCB جهت خذف نویز , استفاده از فیبر فایبر متالیزه , چاپ سلدر و چاپ راهنما
- جدول توضیح سیگنالهای مبدلUSB to RS485
|
توضیحات |
نوع |
نام |
شماره RJ45 |
Phoenix شماره |
|
ولتاژ تغذیه +5 ولت USB– حداکثر جریان 350mA |
output |
+5V |
7 |
1 |
|
سیگنال های دریافت و ارسال – مثبت |
Data |
D + |
4 |
2 |
|
سیگنال های دریافت و ارسال – منفی |
Data |
D - |
5 |
3 |
|
سیگنال زمین |
GND |
GND |
8 |
4 |
| Features | ||
|---|---|---|
| Type | USB to RS485 | |
| Brand | Non-Brand | |
| Package | Module | |
