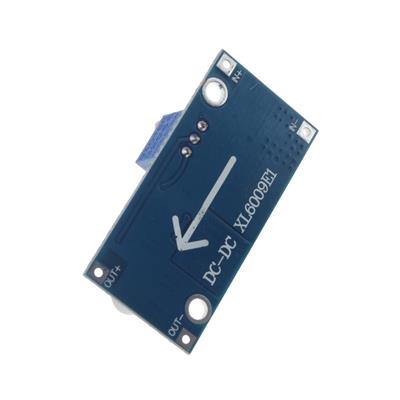

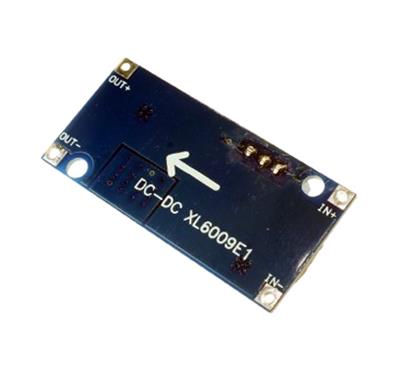

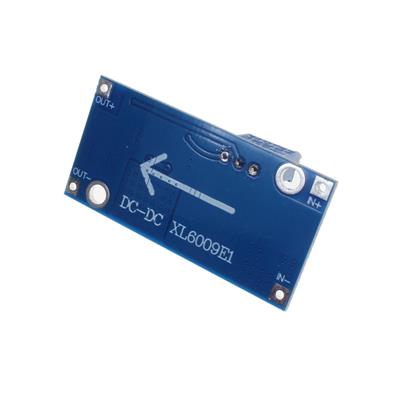

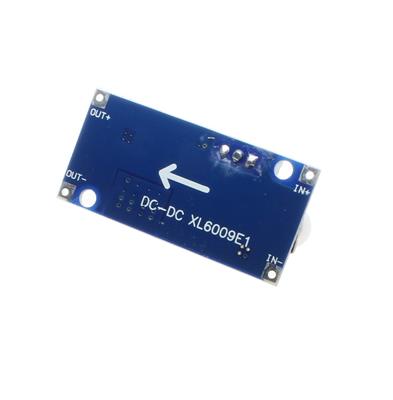

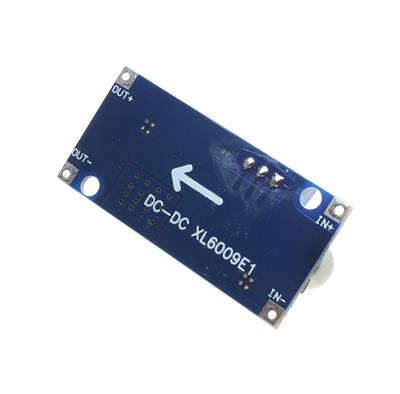

این ماژول یک مبدل DC/DC افزاینده یا Boost Converter است که بر پایه آی سی تنظیم کننده XL6009 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای ماژول بین 3.5 تا 32 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد می توانید ولتاژ خروجی را بین 4.5 ولت تا 35 ولت تنظیم کنید .
تنظیم کننده سری XL6009 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای تنظیم کننده سوییچینگ افزاینده step-up در آنها در نظر گرفته شده است . این تنظیم کننده میتواند ماکزیمم جریان 2.5 آمپر را با رگولاسیون Line و Load برای بار تامین نمایند.
این آی سی در ورژن های مختلف با ولتاژ های ثابت 12 ولت , 15 ولت و ولتاژ خروجی متغیر تولید شده است . برای راه اندازی مدار سویچینگ با این آی سی ها به قطعات جانبی کمی نیاز خواهیم داشت . استفاده از این تنظیم کننده آسان است . این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .
برخی از ویژگی های این ماژول :

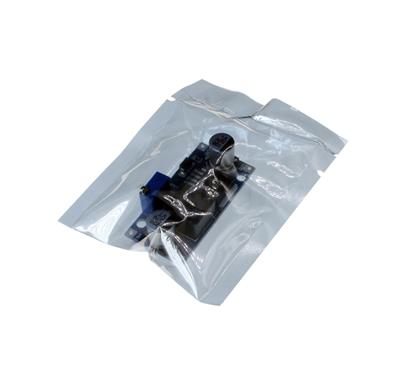

ماژول افزاینده ولتاژ 3.5-32 ولت به 5-35 ولت 2.5 آمپر از خانواده ماژول پاور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
| Features | ||
|---|---|---|
| Output Voltage | 35 V | |
| Function | non-Isolated | |
| Input Voltage MIN | 3.5 V | |
| Type | Step Up Converter | |
| Brand | Non-Brand | |
| Package | Module | |
