ABP47TNS

ABp47tNS

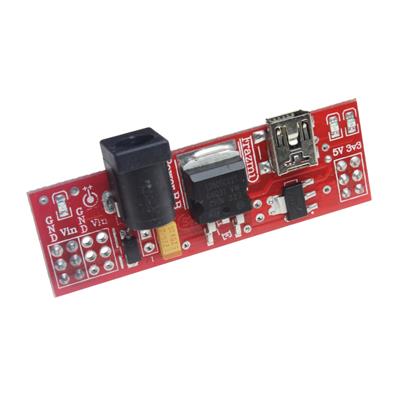

یک مبدل منبع تغذیه خطی رگوله شده برای استفاده روی بردبورد که سه سطح ولتاژ خروجی ثابت ارائه می‌دهد. این مبدل توسط شرکت آبی برد طراحی شده و راه‌حلی ایده‌آل برای پروژه‌های آزمایشگاهی و توسعه‌ای محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مبدل DC-DC کاهنده خطی (Linear Buck Converter)

• شرکت سازنده: آبی برد (AbiBoard)

• ولتاژهای خروجی:

  • 3.3V ثابت

  • 5V ثابت

• ولتاژ ورودی: 8V تا 18V DC

⚙️ مشخصات فنی کلیدی:

• ورودی:

  • جک DC: 8-18V

  • پین هدر: 8-18V

  • مینی USB: 5V

• خروجی‌ها:

  • 3.3V: جریان ماکزیمم 350mA (در Vin=8V)

  • 5V: جریان ماکزیمم 600mA (در Vin=8V)

  • Vin: ولتاژ ورودی با افت 0.5V

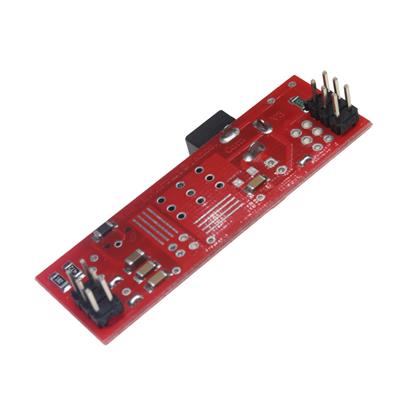

• پایه‌ها: هدر 2.54mm

• نمایشگرهای LED: سه عدد برای نمایش وضعیت هر خروجی

💡 کاربردهای اصلی:

• پروژه‌های بردبورد: تأمین تغذیه پایدار برای مدارات

• سیستم‌های میکروکنترلری: تغذیه آردوینو، ESP32، STM32

• پروژه‌های آموزشی: آزمایشگاه‌های الکترونیک

• توسعه نمونه اولیه: پروژه‌های تحقیقاتی

• سیستم‌های embedded: تأمین توان مدارات دیجیتال و آنالوگ

✅ مزایای کلیدی:

• سه خروجی مجزا با ولتاژهای استاندارد

• قابلیت نصب مستقیم روی بردبورد

• نمایشگرهای وضعیت برای هر خروجی

• حفاظت ضد اتصال معکوس در ورودی جک و پین

• طراحی فشرده و بهینه برای فضای بردبورد

• نیاز به هیچ قطعه خارجی

• سازگاری با هر دو نوع بردبورد استاندارد و مینی

نتیجه‌گیری:

مبدل ABp47tNS یک راه‌حل کامل و کاربردی برای تأمین توان در پروژه‌های بردبورد است. با سه خروجی رگوله شده، نمایشگرهای وضعیت و قابلیت نصب آسان، این مبدل نیازهای متنوعی از پروژه‌های ساده تا پیچیده را پوشش می‌دهد.
