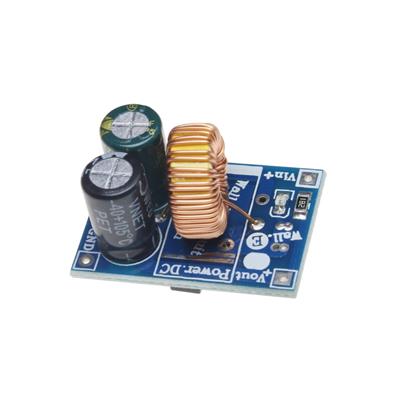

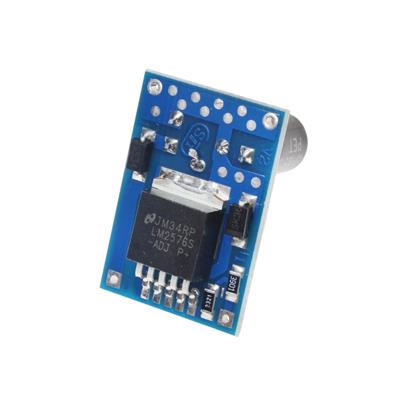

ماژول تغذیه ی mini DC یک ماژول جهت تامین ولتاژ تغذیه ی مدارات میباشد . این ماژول یک روش ساده و آسان جهت تامین ولتاژ تغذیه تنظیم شده بر روی مدارات یا بر روی برد بورد را فراهم میسازد . این ماژول کاهنده ولتاژ DC به DC و از نوع STEP DOWN را فراهم می سازد.
ماژول دارای پین هدر 0.1 اینچ برای ورود و خروج میباشد . یک عدد LED بر روی برد وضعیت تغذیه را نمایش میدهد .ماژول دارای محدوده ولتاژ وسیع و ولتاژ خروجیه ثابت و همچنین دارای جریان خروجیه بالا میباشد . ولتاژ ورودی میتواند تا 40 ولت DC باشد . جریان خروجی در حالت حداکثر میتواند 3 آمپر باشد .ماژول نسبت به اتصال کوتاه خروجی و ولتاژ معکوس ورودی محافظت شده است .
از ویژگی های این محصول :
|
شماره |
نام |
نوع |
توضیحات |
|
_ |
VIN+ |
Input |
ولتاژ ورودی 7 ولت تا 40 ولت DC |
|
_ |
GND |
_ |
سیگنال ورودی ضعیف |
|
_ |
VOUT |
Output |
ولتاژ خروجی ثابت و تنظیم شده 3.3 ولت DC |
|
_ |
GND |
_ |
سیگنال زمین خروجی |

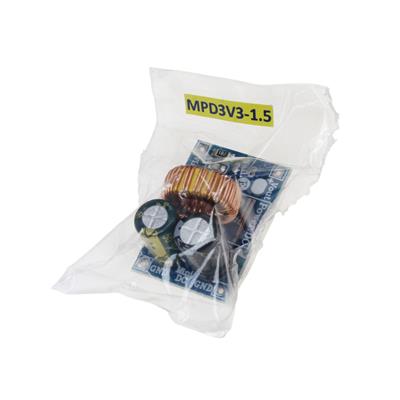

MPD3V3-1.5 از خانواده ماژول DC به DC غیر ایزوله میباشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
| Features | ||
|---|---|---|
| Output Voltage | 3.3 V | |
| Output Current | 1.5 A | |
| Input Voltage MIN | 5.5 V | |
| Input Voltage MAX | 40 V | |
| Brand | IRAN | |
| Package | Module | |
